Date: November 16, 2002 at 19:24:45
From: MartinR, [p5089c9c6.dip0.t-ipconnect.de]
Subject: Pöler Basics, für alle, die Ihren Zylinderkopf noch nicht näher betrachten konnten (ca 100K)

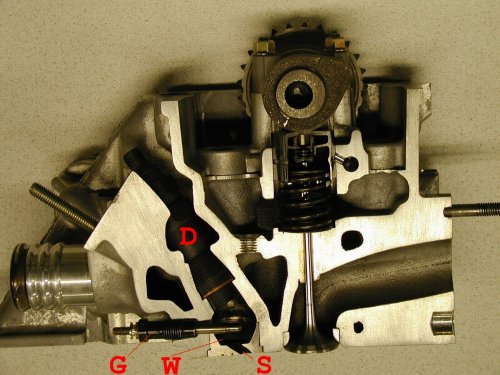

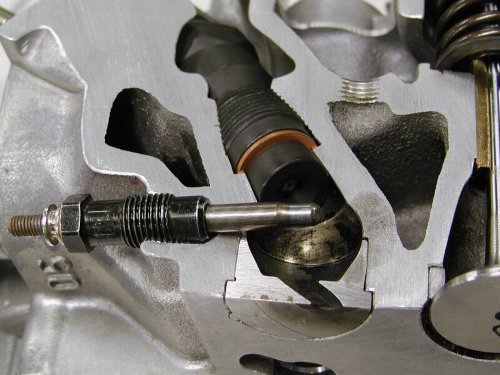

Hi, zwei Bilder zur Veranschaulichung einer Wirbelkammer. Beide zeigen einen Schnitt durch einen Zylinderkopf eines Motors, speziell: M51, wie er in den Fahrzeugen 325 td(s) und 525td(s) von BMW eingesetzt wurde. Bild 1h zeigt den Schnitt von der Seite, Bild 2h schräg von unten. Unter dem Bild würde bei einem realen Motor der Zylinder mit Kolben liegen. Die Abkürzungen von Bild 1h: G=Glühkerze, D=Düsenhalter, darin ist die Düse, W=Wirbelkammer, S=Schußkanal Auch dieses Objekt stammt aus dem Schatzkeller von Hans Fürthbauer im WIFI zu Linz. VG Martin
